EMD 2042 MECHANICAL & ELEKTRICAL SERVICES DRAWING 1

1.0 PENGENALAN KEPADA PERKHIDMATAN BANGUNAN
(BUILDING SERVICES)

Kerja Pemasangan Servis Bangunan

Secara umum kerja-kerja pemasangan perkhidmatan bangunan boleh dihahagikan kepada empat kategori utama iaitu:-

1. Pemasangan Sistem Elektrik (Lukisan Elektrik)

2. Pemasangan Sistem Jentera

3. Pemasangan Sistem Bekalan Air dan Sanitari

4. Pemasangan Sistem Bekalan Gas

LUKISAN ELEKTRIK

PENGENALAN

Lukisan elektrik ialah lukisan kejuruteraan yang berkaitan dengan bekalan tenaga elektrik. Lukisan ini berfungsi untuk menjelaslam kandungan sesuatu pemasangan elektrik.Alat tambah dan alat kelengkapan elektrik dilukis dalam bentuk symbol yang disambungkan dalan satu gambar rajah mengikut piawai yang telah ditetapkan.Lukisan elektrik digunakan dalam kerja pendawaian dan pemasangan elektrik.Juruelektrik dan pendawai akan menterjemahkan lukisan elektrik kepada kerja-kerja pemasangan elektik.Terdapat dua system belalan elektrik iaitu system satu fasa dan system tiga fasa.Bagi rumah kediaman lazimnya system satu fasa digunakan manakala kilang dan bengunan besar memerlukan tiga fasa.

Setelah mempelajari unit ini , anda dapat :

i. Mengenal pasti jenis lukisan elektrik.
ii. Menerangkan kegunaan symbol piawai bagi alat tambah,suis dan fius agihan.
iii. Menyusun atur alat tambah,pendawaian dan kelengkapan lukisan elektrik.
iv. Melukis pelan bentangan domestic.
v. Melukis gambarajah skema unit kawalan utama pengguna.

1.1 Kenalpasti system bekalan elektrik

1.1.1. Sistem satu fasa
- Sistem bekalan yang menggunakan dua kabel iaitu satu kabel hidup dari satu
kabel neutral bagi membawa bekalan voltan rendah piawai. Lazimnya
di Malaysia voltan piawai tersebut adalah 240V AC norminal.

Sistem satu fasa (Single phase)
- Beban kurang seperti rumah kediaman

1.1.2. Sistem tiga fasa (Three phase)
- Sistem bekalan yang menggunakan empat dawai iaitu tiga kabel hidup dan
satu kabel neutral bagi membawa bekalan voltan sederhana piawai. Lazimnya
di Malaysia voltan piawai tersebut adalah 415V AC.
- Beban besar seperti kilang dan bangunan bertingkat serta besar.

1.1.3. Peraturan am pemasangan alat tambah
-Peraturan am pemasangan alat tambah boleh dirujuk dari buku peraturan yang
dikeluarkan oleh Suruhanjaya Tenaga .Antara peraturan yang terdapat adalah
seperti berikut:

a. Suis

i. Suis hendaklah ditempatkan didalan bilik, bersebelahan dengan pintu masuk dan tidak terlindung supaya mudah dikendalikan.
ii. Bagi bilik mandi,suis hendaklah ditempatkan diluar bilik mandi.Jika suis perlu dipasang didalam bilik mandi,suis jenis tarik hendaklah digunakan.
iii. Suis duahala sesuai digunakan untuk koridor ,tangga dan bilik mandi konsi bagi dua buah bilik.
iv. Suis lampu dan kipas hendaklah dipasang pada satu tempat supaya kelihatan lebih kemas dan memudahkan kawalan.Inin boleh dilakukan dengan menggunakan unit kotak suis yang mengandungi suis kembar dua atau lebih.

b. Lampu

i. Setiap bilik mestilah mempunyai sekurang-kurangnya satu poin lampu.Bagi bilik yang besar,bilangan poin lampu boleh ditambah dan jarak diantara pin hendaklah sesuai supaya pencahataan sama rata.
ii. Jenis lampu yang digunakan di dalam bilik mandi ialah lampu filamen bertutup kaca.
iii. Poin lampu hendaklah ditempatkan pada jarak tertentu supaya sinaran lampu tidak terganggu oleh bilah kipas.

c. Soket Keluar

i. Bilangan soket keluar bagi bilik bersaiz sederhana tidak boleh lebih daripada dua.Bagi bilik yang lebih besar peraturan ini dilonggarkan.

d. Unit Kawalan pengguna

i. Kotak unit kawalan pengguna hendaklah dipasang didalam bangunan supaya mudah dikendalikan ketika berlaku kecemasan

1.1.4 Simbol Piawai Elektrik (Lagenda)

Alat tambah dan alat kelenkapan yang digunakan dalam pemasangan elektrik terdapat dlam pelbagai jenis dan saiz,serta mempunyai fungsi yang berlainan.Dalam lukisan elektrik, setiap alat tambah dan alat kelengkapan digambarkan dengan symbol piawai.Simbol piawai elektrik biasanya dilukis berpandukan piawaian ANSI dan BS.

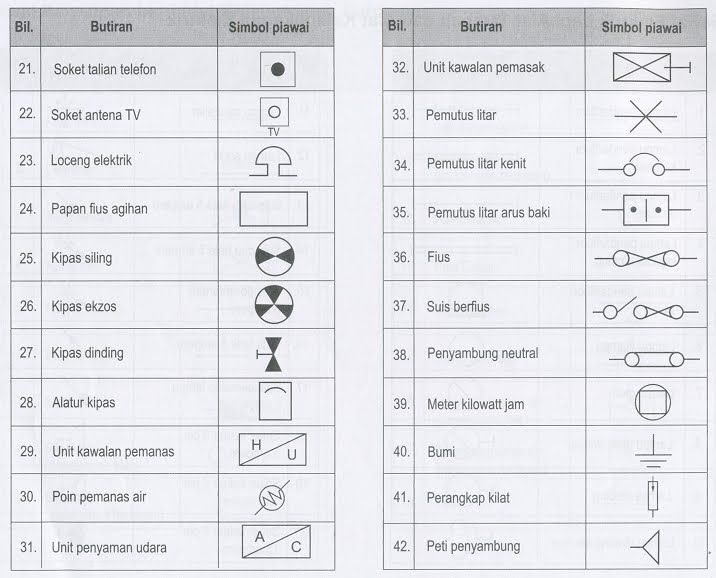

Simbol Piawai elektrik bagi alat Tambah dan Alat Kelengkapan Elektrik












1.2 Hukum Ohm

Hukum Ohm ialah hokum yang paling asas dan penting dalam teori elektrik.Dengan menggunakan hokum ohm kita dapat menentukan nilai rintangan,arus,voltan dan kuasa dalan sesuatu litar AT(Arus Terus)

1.2.1. Takrif Hukum Ohm

Hukum Ohm menyatakan bahawa arus (I) yang mengalir melalui beban berkadar terus dengan voltan (v) yang merentasai beban dan berkadar songsang dengan rintangan beban tersebut dengan syarat suhunya tetap.Hubungan V,I dan R dinyatakan oleh formula berikut:
1.3 Kenalpasti faktor pencahayaan

Bacaan melalui alat pencahayaan yang sedia ada

1.3.1. Jenis Lukisan Ekektrik

Lukisan elektrik dikelaskan kepada dua bentuk utama iaitu:

a. Gambarajah
b. Pelan bentangan





Rajah 3-Carta Jenis Lukisan Elektrik

1.3.2. Gambar Rajah

Gambar rajah terbahagi kepada rajah blok, gambarajah skema dan gambarajah pendawaian.

a. Gambar Rajah Blok

Gambar rajah blok ialah lukisan yang mewakili litar atau peranti dalam satu system bekalan elektrik.Lukisan ini dilukis dalam bentuk blok.Asas gambar rajah blok adalah seperti rajah 2.Urutan blok ditunjukkan dengan tanda anak panah.




Rajah 4-Asas Gambar Rajah Blok

Gambar rajah blok hendaklah dilabel mengikut fungsi,nama peranti atau litar.Rajah 3 menunjukkan gambar rajah blok unit kawalan utama pengguna yang telah dilabelkan.


a. Gambar Rajah Skema

Gambar rajah skema ialah lukisan litar elektrik dalam bentuk symbol piawai komponen.Lukisan ini menunjukkan aliran kendalian sesuatu litar.Simbol piawai komponen disambungkan antara satu dengan lain secara lurus bagi membentuk sambungan litar lengkap.Gambar rajah skema unit kawalan utama pengguna ditunjukkan dalam rajah 4



Rajah 6-Gambar Rajah Skema Unit Kawalan Pengguna




1.3.3 Pelan Bentangan

Pelan bentangan ialah lukisan yang menunjukkan susun atur symbol piawai alat tambah dan kelengkapan pada pelan lantai bangunan.Kedudukan sebenar alat tambah dan alat kelengkapan ditapak bina adalah berpandukan kepada kedudukan simbolpada pelan bentangan.Pelan bentangan terbahagi kepada pelan bentangan domestic dan pelan bentangan industri.

a. Pelan Bentangan Domestik

Pelan bentangan domestic menunjukkan lokasi aksesori pendawaian dan alat kelengkapan serta suis kawalan di dalam bangunan atau rumah kediaman.Susus atur symbol piawai alat tambah pada pelan lantai adalah mengikut garis panduan yang ditetapkan oleh Suruhanjaya tenaga.Lagenda(symbol) disediakan bersama-sama pelan bentangan bagi menunjukkan symbol piawai alat kelengkapan dan alat tambah.Rajah 5 menunjukkan contoh pelan domestic berserta lagenda.



Rajah 7-Contoh Pelan Bentangan Domestik






b. Pelan bentangan industri

Pelan bentangan industri menunjukkan lokasi alat kelengkapan di dalam bangunan yang besar seperti makmal,kilang dan permis perdagangan.Pendawaiannya memerlukan perlindungan kerosakan mekanikal yang tinggi dan boleh menampong beban yang besar.Kaedah pendawaiannya menggunakan conduit atau sesalur logam.Bilangan alat tambah dan kelengkapan elektrik pada pelan bentangan industri adalah lebih banyak dan dari jenis tugas berat.

4.4 Aplikasi Lukisan Elektrik

Sebelum menyediakan pelan bentangan domestic,peraturan pemasangan alat tambah perlu difahami terlebih dahulu supaya lukisan yang dihasilkan dapat memenuhi piawaian yang tetap

4.4.1 Melukis Pelan Bentangan Rumah Kediaman

Rajah 6 dibawah menunjukkan pelan bentangan rumah kediaman yang dikengkapi symbol piawai alat kelengkapan dan alat tambah.Lagenda disertakan bagi menerangkan symbol berkenaan.






Rajah 8 – Pelan Bentangan Rumah Kediaman

4.4.2 Mengira jadual beban

Mengira jadual beban bagi mengetahui sais kabel dan arus maksima yang diperlukan untuk melukis gambar rajah skema unit kawalan utama pengguna

Formula Arus untuk melengkapkapkan jadual beban.

a. Lampu Kalimantang

I = P(Power) x Fk(Power Factor)
240V

Contoh : 1 x 36w x 1.8
240V

= 0.27 A

b. Lampu Glob,lampu sorot,lampu pijar/lampu filemen , lampu glob dinding, lampu chandelier,unit pemanas air dan unit kawalan memasak.

I = P (Power)
240V

Contoh: 1x60w
240V
=0.25 A

c. Kipas dinding,kipas siling dan kipas ekzos

I=P (Power)
240V x 0.85(Power Factor- didalam kipas terdapat motor)


Contoh: 1x 60w
240V x 0.85


= 0.21A












1.4.3 Contoh Jadual saiz kabel













Rajah 9 – Contoh Jadual Beban
1.4 Melukis gambar rajah skema satu fasa

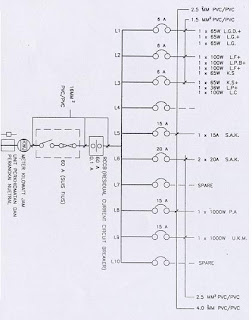

Rajah 10 – Rajah Skema Satu Fasa








Rajah 11 – Rajah Rekabentuk Litar Akhir Mengikuti Peraturan IEE, TNB Dan JKR

Info Elektrik

a. Lukisan elektrik adalah penting bagi seseorang yang ingin memilih kerjaya dalam bidang kejuruteraan elektrik.
b. Memahami lukisan kejuruteraan awam,senibina dan kejuruteraan dapat membantu meningkatkan kecekapan dalam menyediakan lukisan elektrik.
c. Suruhanjaya Tenaga merupakan pihak yang bertanggungjawab terhadap Akta Bekalan Elektrik dan Peraturan Pemasangan Elektrik.
d. PVK ialah singkatan bagi polivinil klorida(polyvinyl chloride – PVC)
e. Alat Tambah-Keperluan pendawaian seperti ros siling,soket keluar,palam,pemegang lampu dan kotak fius agihan.
f. Alat Kelengkapan-Peralatan elektrik seperti penyaman udara,dapur elektrik,kipas siling,kipas ekzos,poin pemanas air,unit kawalan pemasak dan sebagainya.
g. Voltan bekalan satu fasa (240V) adalah untuk kegunaan bekalan domestic.
h. Voltan bekalan tiga fasa (415V) adalah untuk kegunaanbekalan industri,premis perdagangan dan juga rumah kediaman yang menggunakn banyak kuasa eletrik.


RUJUKAN

Lukisan Kejuruteraan Tingkatan 5
Penerbit : Dewan Bahasa Dan Pustaka (Cetakan 2004)
Penulis : Mohd Noh Bin Sarip , Azman Bin Mohd Dum, Md . Nasir Bin Abd Manan dan Masnin Bin Karmin
